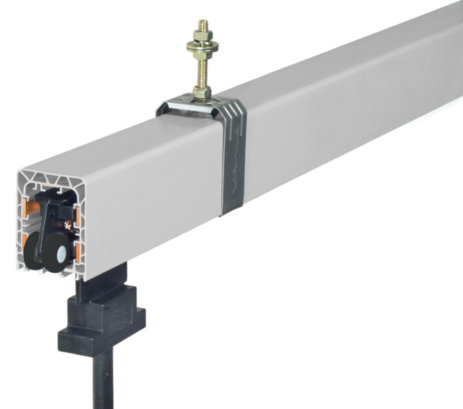

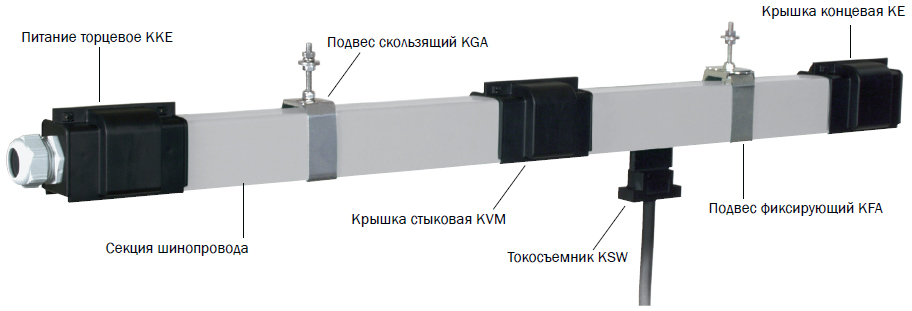

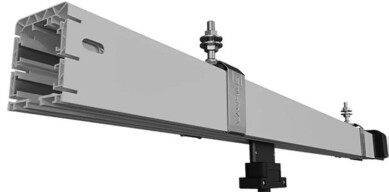

Троллейный шинопровод Vahle серии KBH 63-200А
Троллейные шинопроводы в пластиковом корпусе типа KBH производства VAHLE – это защищенные от прикосновения шинопроводы для установок, расположенных в помещении или на открытом воздухе. Пластмассовый корпус приспособлен для установки медной шины различного сечения.
ТИП KBHF: в 4- и 5-контактном исполнении, с установленными на заводе-изготовителе медными шинами и пружинными электрическими соединителями, ток продолжительного действия – от 63 до 100A.
ТИП KBHS: в 4- и 5-контактном исполнении, с установленными на заводе-изготовителе медными шинами и винтовыми электрическими соединителями, ток продолжительного действия – от 63 до 200A.
Важные преимущества KBH: долговечность, компактные размеры, коррозионная стойкость, простой монтаж, низкая стоимость обслуживания во время эксплуатации. KBH соответствует российским, европейским и международным нормам и предписаниям, а также правилам техники безопасности. Минимальная степень защиты – IP23. Шинопроводы могут быть оснащены герметизирующей лентой и системой обогрева. Шинопровод с герметизирующей лентой соответствует IP 44 согласно EN 60529 (VDE 0470, часть 1).
Для токосъемника защита от прикосновения возможна только тогда, когда он полностью находится в шинопроводе. Шинопроводы, которые находятся в зоне досягаемости персоналом, и в которых токосъёмник по условиям эксплуатации покидает шинопровод, должны быть защищены от соприкосновения, например, с помощью ограждения или отключения. Это необходимо сделать при напряжениях от 24 В переменного тока и от 60 В постоянного.
Для нейтрального провода используется пятая верхняя шина. Макс. сечение 5-ой шины составляет 26 мм2. Если сечение нейтрального провода должно быть меньше фазного, необходимо руководствоваться стандартом VDE 0100, часть 430 или главой 1.7 ПУЭ.
При применении шинопровода в качестве управляющей линии (тип...SSD) требуется сверхнизкое безопасное напряжение, не превышающее 50 В переменного тока и 120 В постоянного, в соответствии с требованиями к системам безопасного сверхнизкого напряжения БСНН и заземленным цепям сверхнизкого напряжения ЗСНН (см. также DIN VDE 0100-410). При более высоких напряжениях требуется применение защитного провода.

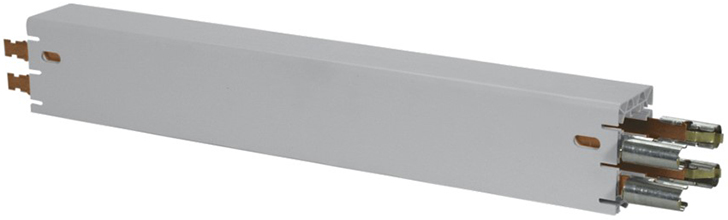

KBHF с пружинными соединителями

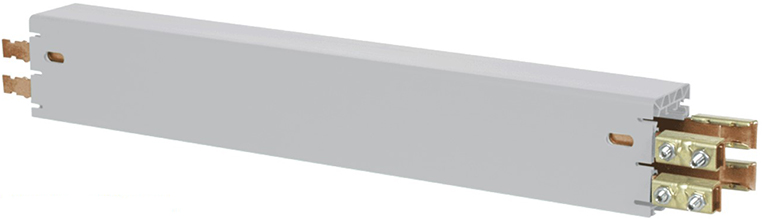

KBHS с болтовыми соединителями
Тип (1) HS с PE SS без PE | Число контактов | Допустимая нагрузка в A при 35°C L1 L2 L3 | Сечение медного провода в мм2 | Номинальное напряжение В | |||||
60 % ПВ | 80 % ПВ | 100 % ПВ | L1 L2 L3 | N/5 (2) | Управляющая линия | ||||
KBHF | |||||||||
KBHF4/63- ... .HSC | 4 | 81 | 70 | 63 | 3х10 | 10 | - | - | 690 |
KBHF4/63- ... .SSD(4) | 4 | 81 | 70 | 63 | - | - | - | 4х10 | 690 |
KBHF4/80- ... .HSC | 4 | 103 | 89 | 80 | 3х17 | 17 | - | - | 690 |
KBHF4/100- ... .HSC | 4 | 129 | 112 | 100 | 3х26 | 26 | - | - | 690 |
KBHF5/63- ... .HSC | 5 | 81 | 70 | 63 | 3х10 | 10 | 10 | - | 690 |
KBHF5/63- ... .SSD(4) | 5 | 81 | 70 | 63 | - | - | - | 5х10 | 690 |
KBHF5/80- ... .HSC | 5 | 103 | 89 | 80 | 3х17 | 17 | 17 | - | 690 |
KBHF5/100- ... .HSC | 5 | 129 | 112 | 100 | 3х26 | 26 | 26 (3) | - | 690 |
KBHS | |||||||||
KBHS4/63- ... .HSC | 4 | 81 | 70 | 63 | 3х10 | 10 | - | - | 690 |
KBHS4/63- ... .SSD (4) | 4 | 81 | 70 | 63 | - | - | - | 4х10 | 690 |
KBHS4/80- ... .HSC | 4 | 103 | 89 | 80 | 3х17 | 17 | - | - | 690 |
KBHS4/100- ... .HSC | 4 | 129 | 112 | 100 | 3х26 | 26 | - | - | 690 |
KBHS4/125- ... .HSC | 4 | 161 | 140 | 125 | 3х33 | 26 | - | - | 690 |
KBHS4/160- ... .HSC | 4 | 207 | 179 | 160 | 3х51 | 26 | - | - | 690 |
KBHS4/200- ... .HSC | 4 | 258 | 224 | 200 | 3х70 | 42 | - | - | 690 |
KBHS5/63- ... .HSC | 5 | 81 | 70 | 63 | 3х10 | 10 | 10 | - | 690 |
KBHS5/63- ... .SSD (4) | 5 | 81 | 70 | 63 | - | - | - | 5х10 | 690 |
KBHS5/80- ... .HSC | 5 | 103 | 89 | 80 | 3х17 | 17 | 17 | - | 690 |
KBHS5/100- ... .HSC | 5 | 129 | 112 | 100 | 3х26 | 26 | 26 (3) | - | 690 |
KBHS5/125- ... .HSC | 5 | 161 | 140 | 125 | 3х33 | 26 | 26 (3) | - | 690 |
KBHS5/160- ... .HSC | 5 | 207 | 179 | 160 | 3х51 | 26 | 26 (3) | - | 690 |
KBHS5/200- ... .HSC | 5 | 258 | 224 | 200 | 3х70 | 42 | 26 (3) | - | 690 |
(1) ... Дописать тип, например, 2 м KBHF4/63-2000HSC, арт. 600972, неполная длина будет изготовлена из стандартной длины следующего размера.
(2) В качестве рабочего нуля используется пятая (верхняя) шина
(3) Максимальное сечение пятой (верхней) шины составляет 26 мм2.
(4) Линия управления
Значения в скобках действительны при применении в качестве управляющей линии.
Тип HS с PE SS без PE | Сквозная проводящая дорожка, мм | Полное сопротивление при 50 Гц и 20°C, Ω / 1000 м | Активное сопротивление при 20°C, Ω / 1000 м | Масса, кг /м | Артикул (1) | ||||
Фаза | N | Фаза | N | ||||||
KBHF | |||||||||
KBHF4/63- ... .HSC | 33 | 1.728 | 1.728 | - | 1.717 | 1.717 | - | 1304 | 60097• |
KBHF4/63- ... .SS | 33 | 1.728 | - | - | 1.717 | - | - | 1304 | 60099• |
KBHF4/80- ... .HSC | 33 | 1.074 | 1.074 | - | 1.057 | 1.057 | - | 1.536 | 60098• |
KBHF4/100- ... .HSC | 33 | 0.712 | 0.712 | - | 0.687 | 0.687 | - | 1.864 | 60002• |
KBHF5/63- ... .HSC | 33 | 1.728 | 1.728 | 1.728 | 1.717 | 1.717 | 1.717 | 1.410 | 60100• |
KBHF5/63- ... .SSD | 33 | 1.728 | - | 1.728 | 1.717 | - | 1.717 | 1.410 | 60102• |
KBHF5/80- ... .HSC | 33 | 1.074 | 1.074 | 1.074 | 1.057 | 1.057 | 1.057 | 1.700 | 60101• |
KBHF5/100- ... .HSC | 33 | 0.712 | 0.712 | 0.712 | 0.687 | 0.687 | 0.687 | 2.110 | 60012• |
KBHS | |||||||||
KBHS4/63- ... .HSC | 33 | 1.782 | 1.728 | - | 1.717 | 1.717 | - | 1.424 | 60103• |
KBHS4/63- ... .SSD | 33 | 1.728 | - | - | 1.717 | - | - | 1.424 | 60105• |
KBHS4/80- ... .HSC | 33 | 1.074 | 1.074 | - | 1.057 | 1.057 | - | 1.656 | 60104• |
KBHS4/100- ... .HSC | 33 | 0.712 | 0.712 | - | 0.687 | 0.687 | - | 1.984 | 60006• |
KBHS4/125- ... .HSC | 33 | 0.579 | 0.712 | - | 0.549 | 0.687 | - | 2.161 | 60007• |
KBHS4/160- ... .HSC | 30 | 0.383 | 0.712 | - | 0.344 | 0.687 | - | 2.699 | 60008• |
KBHS4/200- ... .HSC | 27 | 0.299 | 0.457 | - | 0.254 | 0.429 | - | 3.297 | 60031• |
KBHS5/63- ... .HSC | 33 | 1.728 | 1.728 | 1.728 | 1.717 | 1.717 | 1.717 | 1.560 | 60106• |
KBHS5/63- ... .SSD | 33 | 1.728 | - | 1.728 | 1.717 | - | 1.717 | 1.560 | 60108• |
KBHS5/80- ... .HSC | 33 | 1.074 | 1.074 | 1.074 | 1.057 | 1.057 | 1.057 | 1.850 | 60107• |
KBHS5/100- ... .HSC | 33 | 0.712 | 0.712 | 0.712 | 0.687 | 0.687 | 0.687 | 2.260 | 60016• |
KBHS5/125- ... .HSC | 33 | 0.579 | 0.712 | 0.712 | 0.549 | 0.687 | 0.687 | 2.437 | 60017• |
KBHS5/160- ... .HSC | 30 | 0.383 | 0.712 | 0.712 | 0.344 | 0.687 | 0.687 | 2.926 | 60018• |
KBHS5/200- ... .HSC | 27 | 0.299 | 0.457 | 0.457 | 0.254 | 0.429 | 0.687 | 3.573 | 60032• |
• (1) Последняя цифра артикула указывает на длину в метрах. Допишите к артикулу 1, 2, 3 или 4.
Промежуточные значения округляются. Стандартная длина секции - 4 м.
Защитный провод = PE
Характеристики шинопровода

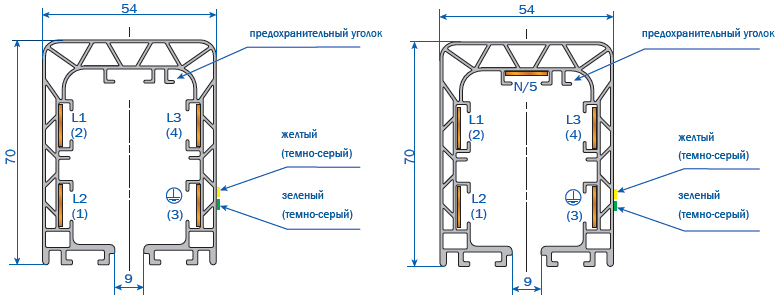

• Компактный размер 54х70 мм
• 4 или 5 медных шин от 40 A до 200 A
• Жесткий и легкий корпус (ячеистая структура)• Степень защиты IP23 или IP44 (c пылезащитным лентами)
• Для использования при температуре от -40 до +60 С
• Возможна система обогрева
• Легкий монтаж
• Низкая вероятность ошибки при монтаже
• Защита от неправильной установки каретки токосъемника• Шаг крепления: 2 м для установок на улице и в помещении
• Температурный диапазон: -40 °C … +60 °C
• Также возможны системы:
• Токосъемные тележки: 4- и 5-полярныес изогнутыми участкамис герметизирующими лентамис системой обогревас вводными раструбами/разрывамис отключаемыми ремонтными зонами
• Нагрузка для одинарного токосъемника: 25 A, 40 А, 60 A
• Нагрузка для двойного токосъемника: 50 A, 80 А, 120 A
• Стандартные секции 4м (возможны нестандартные длины, изгибы)
• Длительный ток: 40, 63, 100, 125, 160 и 200 A
• Предустановленные в корпуса медные шины, пружинные или болтовые соединители
• Корпус на основе ПВХ: цвет серый (RAL 7035)
• Питание (HS): желто-зеленые полоски
• Управление (SS): темно-серые полоски
Шинопроводы KBHF – с пружинными соединителями
• От 40 до 100А
• 4 и 5-полярные
• Омега-образные пружинные соединители для ускоренного монтажа
Шинопроводы KBHS – с болтовыми соединителями
• От 40 до 200А
• 4 и 5-полярные
• Усиленные болтовые соединители для жестких условий эксплуатации

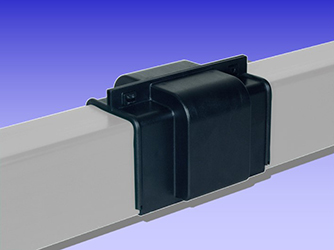

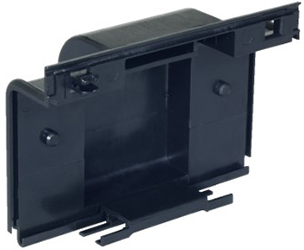

Соединительные крышки
• Самозащелкиваемые, состоящие из двух половинок
• Компенсируют тепловые расширения, обусловленные разными коэффициентами теплового расширения пластика, меди и стали (опорных конструкций).
• До длины 250м не требуются дополнительные компенсаторы

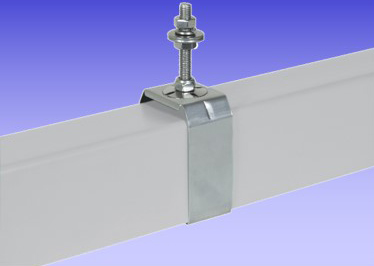

Скользящие подвесы
• Подпружиненные, изготовлены из нержавеющей стали
• Корпус шинопровода может быть вставлен снизу
• Регулировка по высоте гайками
• Саморегулировака направления (конструктивная особенность)

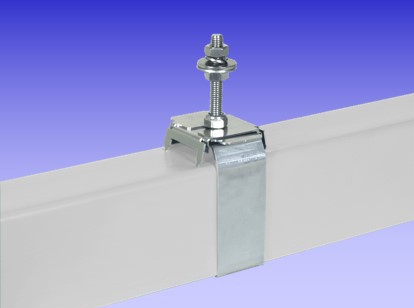

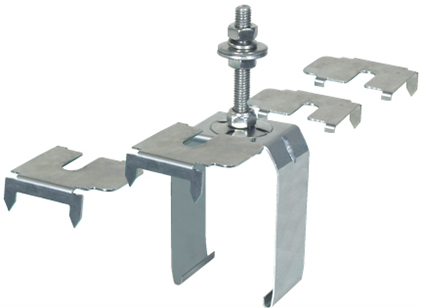

Фиксирующий подвес
• Деталь состоит из скользящего подвеса и зажима
• Зажим может быть установлен на любом скользящем подвесе
• Зажим состоит из двух взаимноудерживаемых частей
• Надежно фиксирует корпус от продольных смещений
• Стандартно один фиксирующий подвес на установку

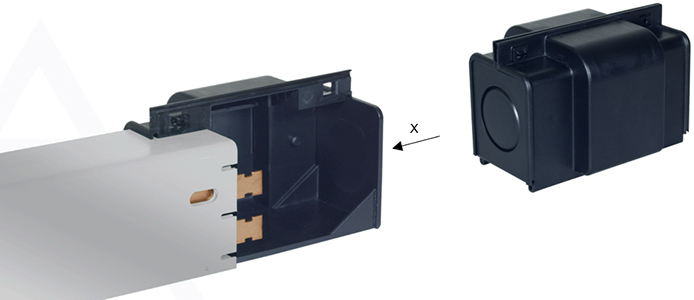

Концевая крышка
Состоит из двух соединительных крышек и торцевого уголка

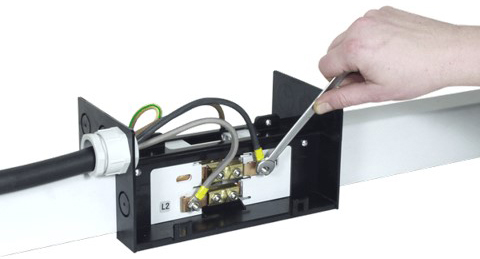

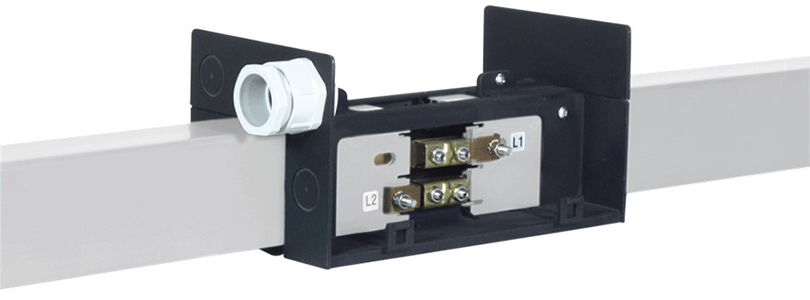

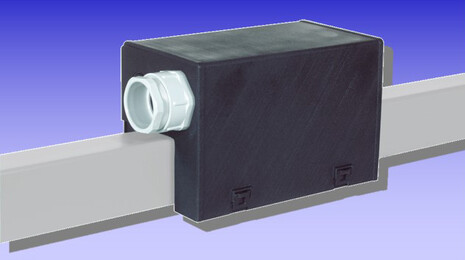

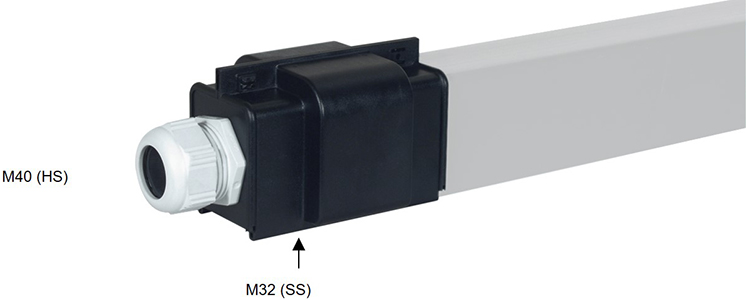

Ввод питающего кабеля
С торца

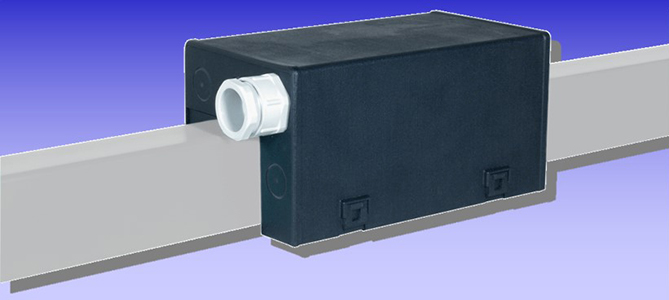

Линейно (на стыке или на отдельной секции)
Питание линейное

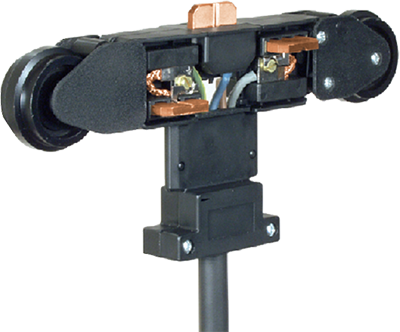

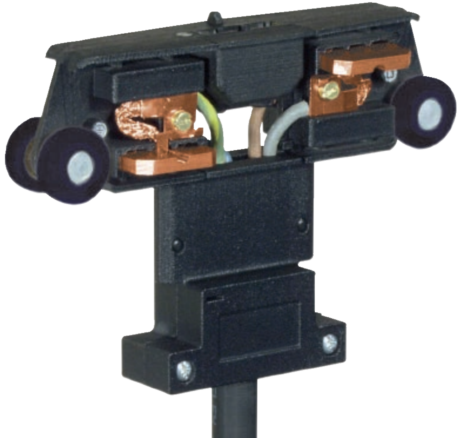

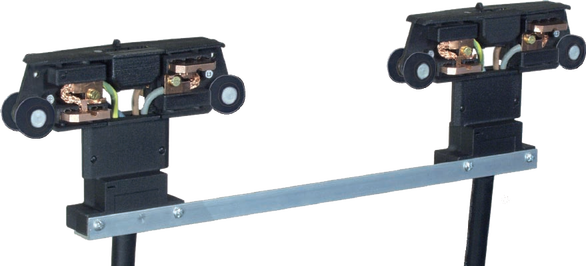

Токосъемники
• Скорость до 150 м/мин
• Макс. до 250 м/мин
• Подвижное соединение с вилочным поводком «выбирает» неровности пути
• Крепление на трубу или другую основу
Ассортимент продукции Vahle
Троллейные шинопроводы VAHLE KBH 63А-200А
Троллейные шинопроводы VAHLE MKH (D/F/S) 63А-200А

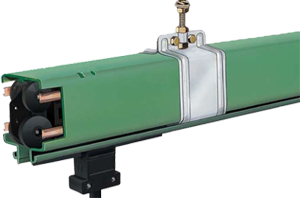

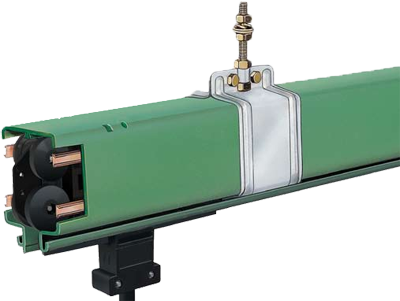

Троллейные шинопроводы VAHLE KBSL-KSL-KSLI 40А-200А

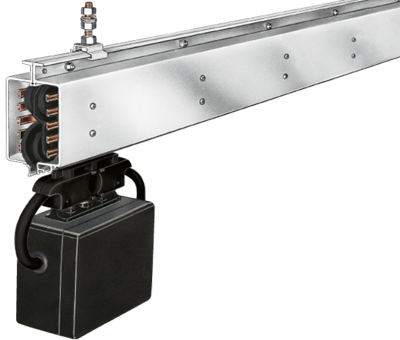

Троллейные алюминиевые шинопроводы VAHLE LSV 20А-300А

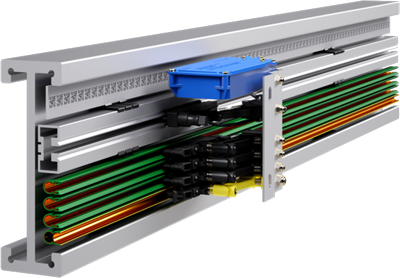

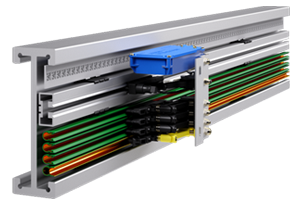

Изолированные контактные рельсы VAHLE U10 10А-100А

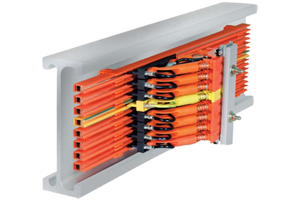

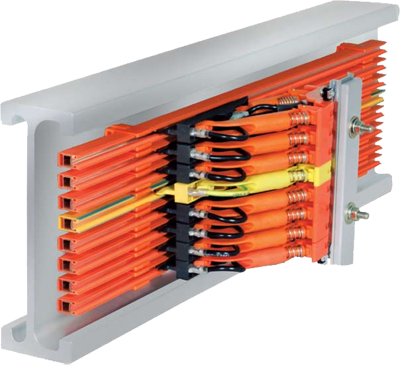

Изолированные контактные рельсы VAHLE FABA 100 100А

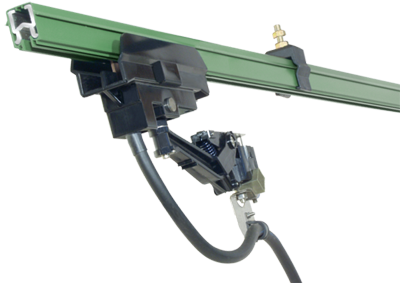

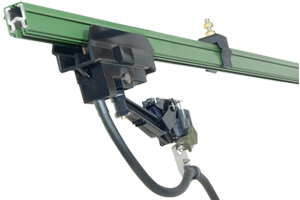

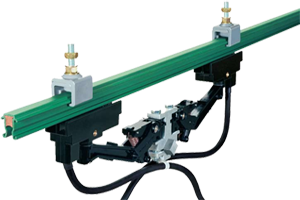

Изолированные контактные рельсы VAHLE U15-U25-U35 10А-1250А

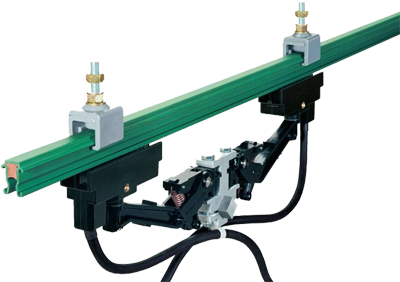

Изолированные контактные рельсы VAHLE U20-U30-U40 80А-530А

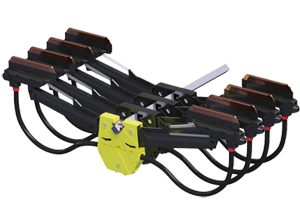

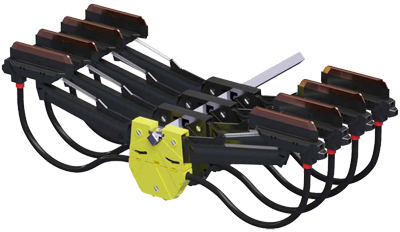

Токосъемник двойной VAHLE MULTI COLLECT-125 125А

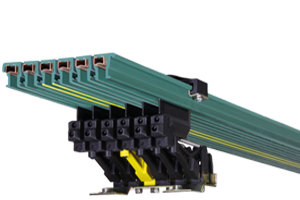

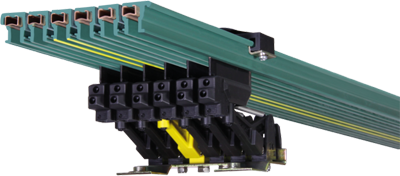

Троллейный пластмассовый шинопровод VAHLE VKS и VKL 30А-140А

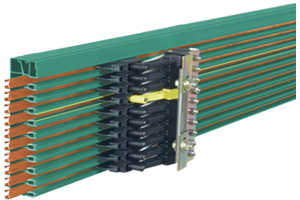

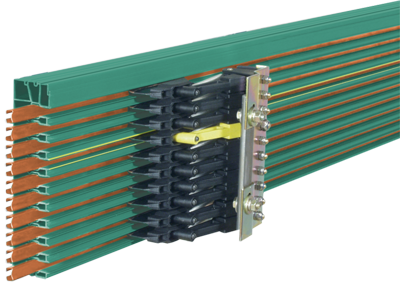

Троллейный шинопровод VAHLE VKS 10 60А-140А

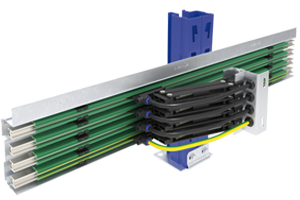

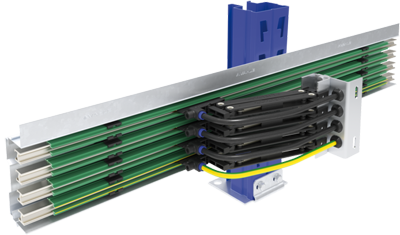

Универсальный несущий профиль VAHLE VMT 60А-400А

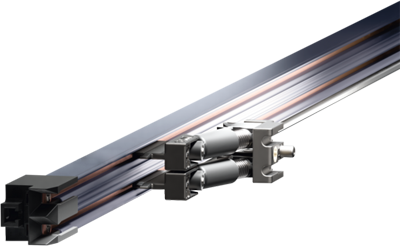

Двухконтактный шинопровод VAHLE VCL 40А-100А

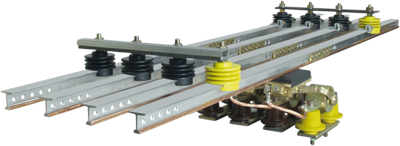

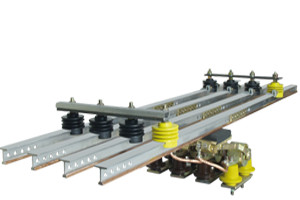

Открытые контактные рельсы VAHLE 3000А

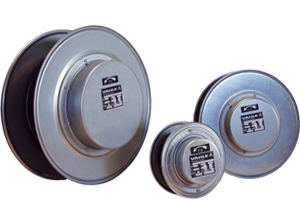

Кабельные барабаны с пружинным приводом VAHLE

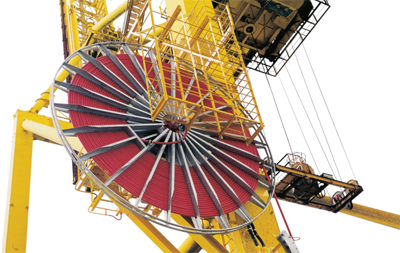

Кабельные барабаны с моторным приводом VAHLE

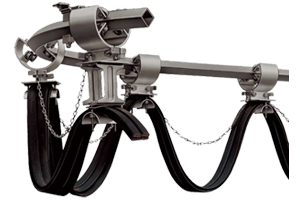

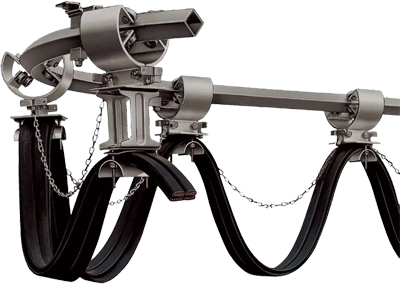

Кабельные тележки для ромбовидного профиля VAHLE

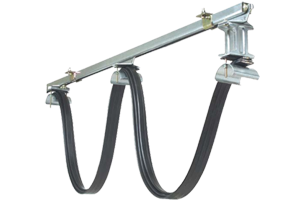

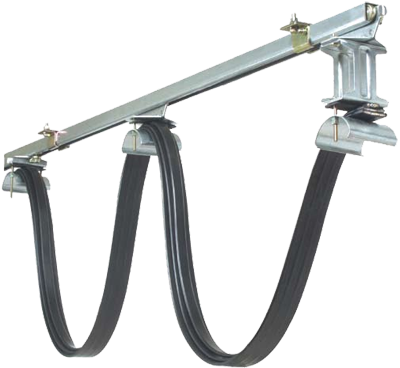

Кабельные тележки для S-образного профиля VAHLE
Кабельные тележки для I-образного профиля VAHLE

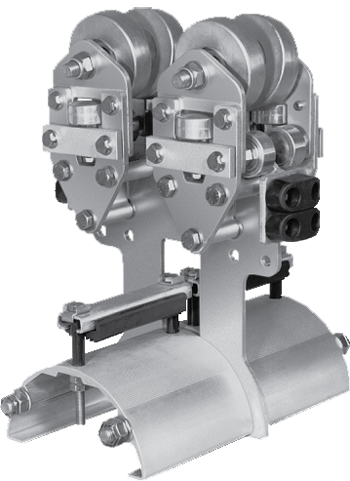

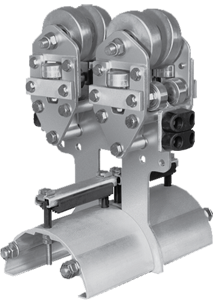

Кабельные тележки для плоского кабеля VAHLE

Обзор продукции Vahle
Серия: KBHF - KBHS
Ток: 63А, 80А,
100А, 125А, 160А, 200А
Токосъёмник: 25А, 40А,
60А, + сдвоенные
Длина секции: 4 метра
Количество шин: 4, 5
Линия шин:
установленная шина
Соединение шин: пружинное
/ болтовое
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 100
м/мин, 150 м/мин, 250 м/мин
Температура: -40⁰С +60⁰С
Степень защиты: IP23
/ IP44 (с лентой)
Серия: MKHD - MKHF - MKHS
Ток линии: 63,
80,100,140,160,200 А
Токосъёмник: 25А, 50А,
+ сдвоенные
Длина секции: 4 метра
Количество шин: 6-8, 6-10
Линия шин:
установленная/непрерывная
Соединение шин: болтовое
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 100
м/мин, 180 м/мин, 250 м/мин
Температура: -40⁰С +60⁰С
Степень защиты: IP23/IP44
(с лентой)
Серия: KBSL- KSL - KSLI
Ток линии KBSL/ KSL: 40, 60,100,120,140,200 А
Ток линии KSLI: 40А, 60 А
Токосъёмник: 25А, 40А, + сдвоенные
Длина секции: 4 метра
Количество шин: 4, 5
Линия шин: установленная
Соединение шин: болтовое / пружинное
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 100 м/мин, 180 м/мин
Температура: -30⁰С +60⁰С
Степень защиты: IP23/IP24 (с лентой)
Серия: LSV - LSVG
Ток линии: 25, 40,100,140,200,300 А
Токосъёмник: 25А, 40А, + сдвоенные
Длина секции: 4 метра
Количество шин: 4-7, 6-11
Линия шин: установленная
Соединение шин: болтовое / штеккерное
Материал корпуса: алюминий
Допустимая скорость токосъёмника: 80 м/мин, 100 м/мин, 180 м/мин, 200 м/мин
Температура: -40⁰С /+55,+70,+80,+100⁰С
Степень защиты: IP23/IP24 (с лентой)
Серия: U 10
Ток линии: 10А, 40А,
100А
Токосъёмник: 25А, 32А,
40А
Длина секции: 6 м
Количество полюсов: 10
Линия шин:
установленные
Соединение шин: болтовое
/ штеккерное
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 250 м/мин
Температура: -30⁰С +55⁰С / -30⁰С +85⁰С
Степень защиты: IP21Серия: FABA 100
Ток линии: 100А
Токосъёмник: 30А на
один полюс
Длина секции: 3 м, 5 м
Количество полюсов: 8
Линия шин:
установленные
Соединение шин: болтовое
/ пружинное
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 250 м/мин
Температура: -30⁰С +60⁰С / -30⁰С +80⁰С
Степень защиты: IP21Серия: U15 - U25 - U35
Ток линии:
10,40,100,200,230,300,320, 400, 500, 600,720,800,860,1250А
Токосъёмник: 15,20,25,30,40,55,60,80,100,120,140,175,200,
250, 280,350,400А
Длина секции: 6 м, 6,25
м
Количество полюсов: 2-8
Линия шин:
установленные
Соединение шин: болтовое
Материал корпуса: ПВХ
Скорость токосъёмника: 250 м/мин
Температура: -30⁰С +55⁰С, +85⁰С, +130⁰С
Степень защиты: IP23Серия: U20 - U30 - U40
Ток линии: 80,120,210,280,330,400,440,530А
Токосъёмник: 15,30,40,55,60,80,100,120,125,140,175,
200, 250, 280,350,400А
Длина секции: 6 м
Количество полюсов: 1-5
Линия шин:
установленные
Соединение шин: болтовое
Материал корпуса: ПВХ
Скорость токосъёмника: 250 м/мин
Температура: -30⁰С +55⁰С / -30⁰С, +85⁰С
Степень защиты: IP23Макс. скорость 150 м/мин или 100 м/мин с уплотнительной лентой.
Серия: VAHLE KSW
Число контактов: 4/5
Номинальная мощность при 60 % постоянного тока, А: 25-60
Диаметр соединительных кабелей, мм: 11-19
Соединительный кабель
• Длина 1 м, доступны дополнительные длины*
• 25 А при 2,5 мм2/жила
• 40 А при 4,0 мм2/жила
• 60 А при 6,0 мм2/жила
Макс. скорость 250 м/мин или 100 м/мин с уплотнительной лентой.
Серия: VAHLE KSWS
Число контактов: 4/5
Номинальная мощность при 60 % постоянного тока, А: 25-60
Диаметр соединительных кабелей, мм: 11-19
Соединительный кабель:
• Длина 1 м, более длинные кабели по запросу*
• 25 А при 2,5 мм2/жила
• 40 А при 4,0 мм2/жила
• 60 А при 6,0 мм2/жила
Макс. скорость 150 м/мин или 100 м/мин с уплотнительной лентой. Двойные коллекторы поставляются в виде монтажного комплекта, состоящего из 2 коллекторов (KSW) и соединительной планки с крепежным материалом.
Серия: VAHLE DKWS
Число контактов: 4/5
Номинальная мощность при 60 % постоянного тока, А: 50-120
Диаметр соединительных кабелей, мм: 11-19
Соединительный кабель:
• Длина 1 м, доступны дополнительные длины*
• 50 А с (2x) 2,5 мм2/жила
• 80 А с (2x) 4,0 мм2/жила
• 120 А с (2x) 6,0 мм2/жила
Серия: VAHLE MULTI COLLECT
125
Токосъемник: 63А
Скорость движения токосъемника: до 600
м/мин
Возможное отклонение: ± 40 мм ↕
↔
Соединительный кабель: 2,5 - 10
мм2
Степень защиты: IP2ХСерия: VKS - VKL
Ток линии: 30А, 60A, 100A, 120A, 140A
Токосъёмник: 15A, 25A, 30А, 40A, 55A
Длина секции: 4 м, 6 м
Количество полюсов: 3, 4, 5
Линия шин:
установленные
Соединение шин: болтовое
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 60 м/мин
(на кривых), 120 м/мин
Температура: -20⁰С +55⁰С
Степень защиты: IP21Серия: VKS 10
Ток линии: 60, 100, 120, 140А
Токосъёмник: 30А, 32А, 40А, 55А
Длина секции: 6 метров
Количество полюсов: 10
Линия шин: установленные
Соединение шин: болтовое / штекерное
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: до 360 м/мин
Температура: -30⁰С +55⁰С
Степень защиты: IP21Серия: VMT
Ток линии: 60А – 400А
Токосъёмник: 50А, 32–63A,
100А
Напряжение: 690В
Длина секции: 6 метров
Количество полюсов: 4, 4-7,
4-6
Допустимая скорость токосъёмника: до 600
м/мин
Температура: -30⁰С +85⁰С
Степень защиты: IP23Ток линии: 40А, 100А
Токосъёмник: 20А, 30А
Напряжение: 500В
Длина секции: 4 метра
Количество полюсов: 2
Допустимая скорость токосъёмника: до 300 м/мин
Температура: -30⁰С +55⁰С
Степень защиты: IP2ХТок линии: до 3000А
Токосъёмник: 100А,
200А, 400А, 800А
Длина секции: 2 метра
Допустимая скорость токосъёмника: до 250
м/мин
Температура: -40⁰С +150⁰С / -40⁰С +200⁰С
Степень защиты: IP2ХБарабаны с пружинным приводом
Ток кабелей: до 213А
Сечение кабеля: от 1,5 до
50 мм2
Диаметр барабана: от 155 мм
до 700 мм
Барабаны с моторным приводом
Низкое напряжение: 230В,
500В
Ток: от 10А до
1000А
Среднее напряжение: 10 кВ, 20
кВ
Ток: до 240А
Степень защиты: IP 55
Привода: с муфтой
/ с ПЧ
Кабельные тележки для круглого
кабеля на I-профиле
Допустимая нагрузка: 10,20,
30, 50,80,350,550 кг
Тип кабеля: круглый
Материал тележек: сталь
Скорость: 60, 80,
120, 160 м/мин
Температура: -30⁰С +100⁰СКабельные тележки для □-профиля
Допустимая нагрузка: 25 кг
Тип кабеля: плоский /
круглый
Материал тележек: сталь
Длина □-профиля: 6 м
Размеры □-профиля: 30х30 мм
Толщина □-профиля: 2 мм
Скорость: 30, 80,
100 м/мин
Температура: -30⁰С +100⁰СКабельные тележки для плоского кабеля
на I-профиле
Допустимая нагрузка: 10, 20, 25,50,70,80,200,300,500
кг
Тип кабеля: плоский
Материал тележек: сталь
Скорость скольжения: 60, 80,
160 м/мин
Температура: -30⁰С +100⁰СКабельные тележки для С-профиля
Допустимая нагрузка: 5, 8, 10,
12, 16, 22, 28, 35, 55 кг
Тип кабеля: плоский /
круглый
Материал тележек:
пластмасса / сталь
Длина С-профиля: 4 м, 6 м
Размеры: 32х30,
40х40, 44х46, 50х50 мм
Толщина: 1,5; 2;
2,5; 3,3 мм
Скорость: 50, 60,
80, 100 м/мин
Температура: от
-30⁰С до +80/100/150⁰СО компании Vahle
История компании началась в 1912 году когда основатель предприятия Vahle Пауль Вале запатентовал собственное изобретение - систему рельсового токопровода. В настоящее время компания проектирует и производит системы электрификации для подвижной техники и транспортных средств. Номенклатура включает системы кабельной разводки, троллейные шинопроводы и контактные рельсы, кабельные тележки и барабаны, мостовые краны, а также инновационные системы бесконтактной передачи энергии (vPOWER). Производственные мощности Paul Vahle GmbH & Co. расположены в городах Камене и Дортмунде (Германия).
