Система обогрева шинопроводов Vahle KBH

Греющий кабель
Шинопроводы VAHLE широко применяются не только в помещениях, но и на открытых площадках. При определенном сочетании отрицательной температуры и повышенной влажности происходит обледенение медных шин, которое препятствует передвижению токосъёмника и нарушает электрический контакт. Для удаления наледи и предупреждения обледенения применяется система обогрева, состоящая из греющего кабеля и панели управления.

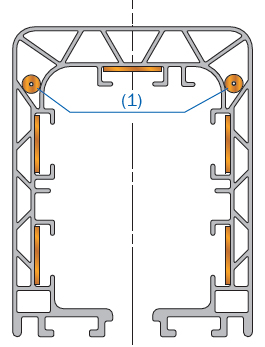

Греющий кабель размещается в корпусе шинопровода (см. рисунок). Панель управления системой обогрева может устанавливаться под открытым небом. Кабель для соединения панели управления с греющим кабелем поставляется клиентом.
Внимание: подача напряжения на греющий кабель допускается только при температуре ниже +5°С.
Количество контуров обогрева выбирается исходя из удельной мощности, выделяемой греющим кабелем. Для KBH величина удельной мощности должна находиться в диапазоне 20-25 Вт/м.
Тип и длина кабеля в контуре обогрева подбирается по графику в зависимости от питающего напряжения. Количество контуров и питающее напряжение следует подбирать с учетом равномерного распределения нагрузки на три фазы. Если график не позволяет выбрать контур обогрева с подходящими характеристиками, то возможно изменение питающего напряжения при помощи трансформатора. Панель управления системой обогрева может быть укомплектована таймером, который позволяет настроить подачу напряжения на греющий кабель в интервалы времени определённых дней недели.

(1) Отклонения ±2.5 %
(2) Греющий кабель должен располагаться с двух сторон.
ТипСопротивление (1)
Артикул
HL-0.10-EYCEX-5203-PTFE-260-750
0.10 Ω/м
196381
HL-0.15-EYCEX-5203-PTFE-260-750
0.15 Ω/м
196382
HL-0.20-EYCEX-5203-PTFE-260-750
0.20 Ω/м
196383
HL-0.32-EYCEX-5203-PTFE-260-750
0.32 Ω/м
196384
HL-0.38-EYCEX-5203-PTFE-260-750
0.38 Ω/м
196385
HL-0.48-EYCEX-5203-PTFE-260-750
0.48 Ω/м
196386
HL-0.60-EYCEX-5203-PTFE-260-750
0.60 Ω/м
196387
HL-0.81-EYCEX-5203-PTFE-260-750
0.81 Ω/м
196389
HL-1.00-EYCEX-5203-PTFE-260-750
1.00 Ω/м
196390
HL-1.44-EYCEX-5203-PTFE-260-750
1.44 Ω/м
196391
HL-2.00-EYCEX-5203-PTFE-260-750
2.00 Ω/м
196392
HL-3.00-EYCEX-5203-PTFE-260-750
3.00 Ω/м
196393
HL-4.00-EYCEX-5203-PTFE-260-750
4.00 Ω/м
196394
HL-4.40-EYCEX-5203-PTFE-260-750
4.40 Ω/м
196395
HL-5.16-EYCEX-5203-PTFE-260-750
5.16 Ω/м
196396
HL-5.60-EYCEX-5203-PTFE-260-750
5.60 Ω/м
196397

Тепловая нагрузка Вт/м: N' = U2/R · L2
U = напряжение питающей сети (Вольт)
R = сопротивление нагревательного кабеля (Ом/м)
L = Длина участка отопления (м)

Электрические схемы для участков обогрева с узлами ввода греющего кабеля

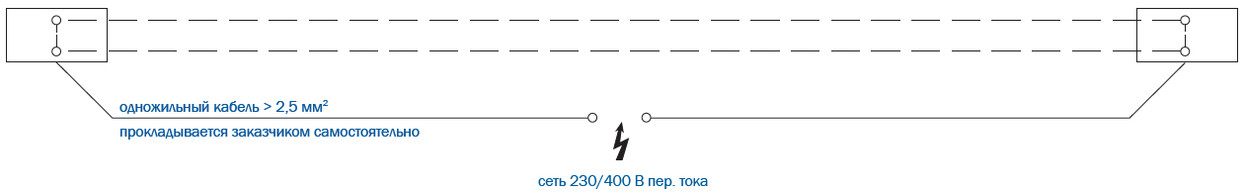

a) 2 контура обогрева

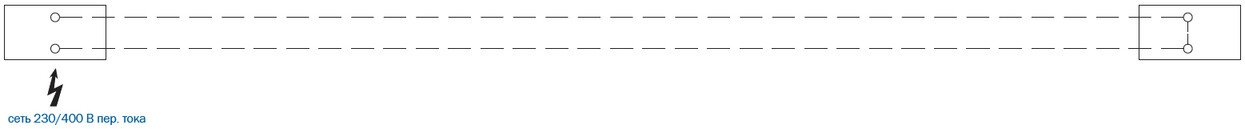

b) 1 контур обогрева

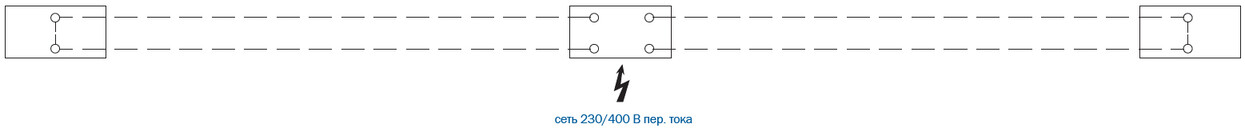

c) 2 контура обогрева


Узлы ввода греющего кабеля
ТипИсполнениеГермоввод
Артикул
BH-AKB-KBH-L
левосторонний
М25600155
BH-AKB-KBH-R
правосторонний
М25600156
BH-AKB-KBH-M
линейный
2хМ25600065
BH-MA-KBH-MKL/H-LSV/G1 комплект материалов для соединительных зажимов195291

Для каждого концевого узла ввода греющего кабеля требуются 2 комплекта материалов для концов подключения.
Для линейного узла ввода греющего кабеля - 4 комплекта материалов для концов подключения.
Пример заказа для длины шинопровода 60м – схема c)
1) 122 м греющего кабеля, тип H 2.0 (2 x 60 м и 2 x 1 м припуск)
Напряжение питающей сети 400 В, два нагревательных контура
Тепловая нагрузка согласно приведенной диаграмме
2x 22 Вт/м для 60 м 2x 22 Вт/м ~2640 Вт = 2,64 кВт.
2) 1x узел ввода левосторонний, 1x узел ввода правосторонний
3) 4x комплекта материалов для концов подключения.
Блоки управления и температурные устройства управления - по запросу.
Предохранители, кабели и т.п. не входят в поставку.
