Подводы питания шинопроводов Vahle KBH

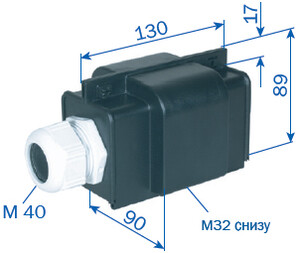

Питание торцевое (до 80А)
Питание типа KKE поставляется отдельно, без детали шинопровода. Оно может быть установлено на правом или левом конце троллейной линии. Для подключения кабельных наконечников питающего кабеля предусмотрены болты M6. Кабель и наконечники в комплект KKE не входят.

ТипМасса, кгГермоввод
Артикул
ES-KKE4/63-80HS0.271
M 40
600010
ES-KKE5/63-80HS
0.288
M 40
600107
ES-KKE4/63SS
0.252
M 25
600015
ES-KKE5/63SS
0.265
M 25
600108
Питание торцевое (до 100А)
Питание типа KKE поставляется отдельно, без детали шинопровода. Оно может быть установлено на правом или левом конце троллейной линии. Для подключения кабельных наконечников питающего кабеля предусмотрены болты M6. Кабель и наконечники в комплект KKE не входят.
ТипМасса, кгГермоввод
Артикул
ES-KKE4/63-100HS0.613
M 32 или M 50 (1)
600422
ES-KKE5/63-100HS
0.646
M 32 или M 50 (1)
600423
Подводы питания для криволинейных участков поставляются по запросу.
(1) В комплект поставки включены оба кабельных ввода.

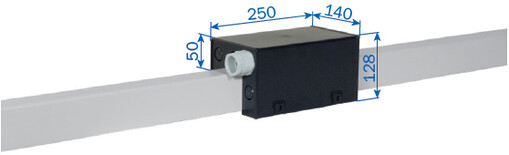

Питание на стыке (63А)
Питание типа KSE поставляется отдельно, без детали шинопровода. Оно может быть установлено на любом стыке двух секций. Для подключения кабельных наконечников питающего кабеля предусмотрены болты M6. Кабель и наконечники в комплект KSE не входят.
ТипМасса, кгГермоввод
Артикул
ES-KSE4/63HS-L0.806
M 32
600035
ES-KSE5/63HS-L
0.866
M 32
600038
ES-KSE4/63SS-L
0.785M 25600028
ES-KSE5/63SS-L
0.843M 25600029

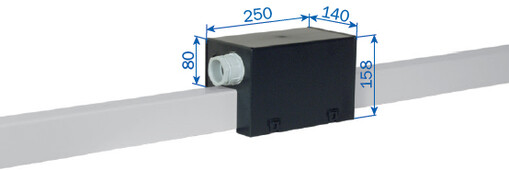

Питание на стыке (80-100А)
Питание типа KSE поставляется отдельно, без детали шинопровода. Оно может быть установлено на любом стыке двух секций. Для подключения кабельных наконечников питающего кабеля предусмотрены болты M6. Кабель и наконечники в комплект KSE не входят.
ТипМасса, кгГермоввод
Артикул
ES-KSE4/80-100HS-L0.936
M 50
600036
ES-KSE5/80-100HS-L
0.996
M 50
600039

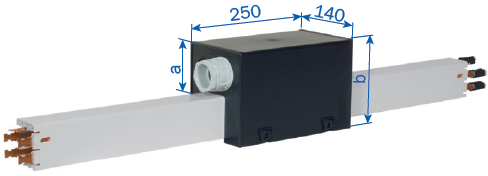

Питание линейное (вкл. 1м детали шинопровода, 63–100 A)
Исполнение на секции шинопровода с пружинными соединителями. Для подключения кабельных наконечников питающего кабеля предусмотрены болты M6. Кабель и наконечники в комплект KEF не входят.

ТипМасса, кг
РазмерыГермовводАртикул
ab
ES-KEF4/63HSC-1000
2.06650128M 32600975
ES-KEF4/80HSC-1000
2.42880158М 50600976
ES-KEF5/63HSC-1000
2.23250128М 32600977
ES-KEF5/80HSC-1000
2.65280158М 50600978
ES-KEF4/100HSC-1000
2.75680158М 50600201
ES-KEF5/100HSC-1000
3.06280158М 50600209
ES-KEF4/63SSD-1000
2.04650128М 25600979
ES-KEF5/63SSD-1000
2.21050128М 25600980

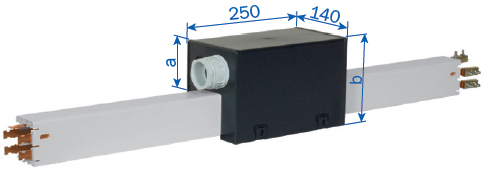

Питание линейное (вкл. 1м детали шинопровода, 63–125 A)
Исполнение на секции шинопровода с болтовыми соединителями.
Для подключения кабельных наконечников питающего кабеля предусмотрены:
- болты M6 для питания до 100 А;
- болты М8 для питания до 125 А.
Кабель и наконечники в комплект KES не входят.

ТипМасса, кг
РазмерыГермовводАртикул
ab
ES-KES4/63HSC-1000
2.19050128М 32600985
ES-KES4/80HSC-1000
2.55280158М 50600986
ES-KES5/63HSC-1000
2.38750128М 32600987
ES-KES5/80HSC-1000
2.80780158М 50600988
ES-KES4/100HSC-1000
2.88080158М 50600225
ES-KES4/125HSC-1000
3.22280158М 50600045
ES-KES5/100HSC-1000
3.21780158М 50600233
ES-KES5/125HSC-1000
3.62180158М 50600049
ES-KES4/63SSD-1000
2.17050128М 25600989
ES-KES5/63SSD-1000
2.36550128М 25600990
Питание линейное
Включая 1 м детали шинопровода (125 – 200 A) с 2 м кабеля. Для соединения кабелей, входящих в комплект KELS, с питающим кабелем клиента применяется терминальная коробка.

ТипМасса, кгСечение кабеля в мм2 / Ø в ммАртикул
L1–L3
Заземление
N / 5
ES-KELS4/125HSC-1000-2
7.803
35/1625/10-600069
ES-KELS4/160HSC-1000-2
9.690
50/1825/10-600075
ES-KELS4/200HSC-1000-2
11.668
70/2135/11-600385
ES-KELS5/125HSC-1000-2
9.150
35/1625/1025/15600077
ES-KELS5/160HSC-1000-2
11.037
50/1825/1025/15600079
ES-KELS5/200HSC-1000-2
13.014
70/2135/1125/15600387

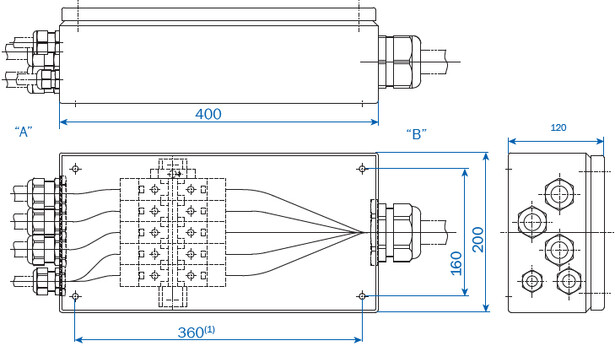

Коробка терминальная (для KELS, 125-200А)
Предназначена для соединения кабелей от линейного ввода питания KELS с питающим кабелем клиента. Сечение кабеля от 16 до 95 мм2.
Сторона "A": гермовводы для кабелей питания KELS.
Сторона "B": гермоввод M 63 для питающего кабеля клиента.

ТипМасса, кгДля подвода питания
Артикул
ES-ZK1
5.228ES-KELS4/125HSC-1000-2
600389
ES-ZK2
5.276ES-KELS4/160HSC-1000-2 и ES-KELS4/200HSC-1000-2
600390
ES-ZK3
5.595ES-KELS5/125HSC-1000-2
600391
ES-ZK45.645ES-KELS5/160HSC-1000-2 и ES-KELS5/200HSC-1000-2
600392
