Токосъемники и держатели шинопроводов Vahle KBH

Токосъемники Vahle KSW 25-60А
Скорость перемещения до 150 м/мин. Для шинопроводов с герметизирующей лентой – до 100 м/мин.
Токосъемник VAHLE KSW
Технические характеристики:
Число контактов: 4/5
Номинальная мощность при 60 % постоянного тока, А: 25-60
Диаметр соединительных кабелей, мм: 11-19

Соединительный провод:
для 25 A с 2,5 мм2 / контакт
для 40 A с 4,0 мм2 / контакт
для 60 A с 6,0 мм2 / контакт
Стандартная длина: 1 м, большая длина - по запросу.
Тип (Россия)Тип (Европа)Масса, кгКол-во контактовДопустимая нагрузка в А, при ПВ 60 %Примерный диаметр соединительного провода в ммАртикул
SA-KSW4/25-1HS28-60
KSW 4 / 25–1 HS0.55242513.0600095
SA-KSW4/40-1HS28-60
KSW 4 / 40–1 HS0.65644015.0600096
SA-KSW4/60-1HS28-40
KSW 4 / 60–1 HS0.79746017.0600066
SA-KSW5/25-1HS28-60
KSW 5 / 25–1 HS0.63452514.0600098
SA-KSW5/40-1HS28-60
KSW 5 / 40–1 HS0.77154017.0600099
SA-KSW5/60-1HS28-40
KSW 5 / 60–1 HS0.94556019.0600413
SA-KSW4/25-1SS28-60
KSW 4 / 25–1 ST0.47242511.0600097
SA-KSW5/25-1SS28-60
KSW 5 / 25–1 ST0.53452512.0600100
Токосъемники Vahle KSWS 25-60A
Скорость перемещения до 250 м/мин. Для шинопроводов с герметизирующей лентой – до 100 м/мин.
Токосъемник VAHLE KSWS
Технические характеристики:
Число контактов: 4/5
Номинальная мощность при 60 % постоянного тока, А: 25-60
Диаметр соединительных кабелей, мм: 11-19

Соединительный провод:
для 25 A с 2,5 мм2 / контакт
для 40 A с 4,0 мм2 / контакт
для 60 A с 6,0 мм2 / контакт
Стандартная длина: 1 м, большая длина - по запросу.
Тип (Россия)Тип (Европа)Масса, кгКол-во контактовДопустимая нагрузка в А, при ПВ 60 %Примерный диаметр соединительного провода в ммАртикул
SA-KSWS4/25-1HS28-60
KSWS 4 / 25–1 HS
0.66442513.0600145
SA-KSWS4/40-1HS28-60
KSWS 4 / 40–1 HS
0.76844015.0600146
SA-KSWS4/60-1HS28-40
KSWS 4 / 60–1 HS
0.94246017.0600416
SA-KSWS5/25-1HS28-60
KSWS 5 / 25–1 HS
0.72452513.5600148
SA-KSWS5/40-1HS28-60
KSWS 5 / 40–1 HS
0.86154016.0600149
SA-KSWS5/60-1HS28-40
KSWS 5 / 60–1 HS
1.03556019.0600417
SA-KSWS4/25-1SS28-60
KSWS 4 / 25–1 ST
0.58442511.0600147
SA-KSWS5/25-1SS28-60
KSWS 5 / 25–1 ST
0.62452512.0600150
Двойные токосъемники Vahle DKSW 50-120А
Для шинопроводов с герметизирующей лентой – до 100 м/мин(1). Двойной токосъемник DKSW состоит из двух одинарных токосъемников KSW, соединенных траверсой. Тип KSWS не поставляется в виде двойного токосъемника, в этом случае используются 2 одинарных.
Токосъемник VAHLE DKSW
Технические характеристики:
Число контактов: 4/5
Номинальная мощность при 60 % постоянного тока, А: 50-120
Диаметр соединительных кабелей, мм: 11-19

Соединительный провод:
для 50 A с (2x) 2,5 мм2 / контакт
для 80 A с (2x) 4,0 мм2 / контакт
для 120 A с (2x) 6,0 мм2 / контакт
Стандартная длина: 1 м, большая длина - по запросу.
Тип (Россия)Тип (Европа)Масса, кгКол-во контактовДопустимая нагрузка в А, при ПВ 60 %Примерный диаметр соединительного провода в ммАртикул
SA-DKSW-4/50-1HS28-60
DKSW 4 / 50–1 HS
1.21545012.5600115
SA-DKSW4/80-1HS28-60
DKSW 4 / 80–1 HS
1.42348014.5600116
SA-DKSW4/120-1HS28-40
DKSW 4 / 120–1 HS
1.705412017.0600414
SA-DKSW5/50-1HS28-60
DKSW 5 / 50–1 HS
1.37955013.5600118
SA-DKSW5/80-1HS28-60
DKSW 5 / 80–1 HS
1.65358016.0600119
SA-DKSW5/120-1HS28-40
DKSW 5 / 120–1 HS
2.001512019.0600415
SA-DKSW4/50-1SS28-60
DKSW 4 / 50–1 ST
1.05545011.0600117
SA-DKSW5/50-1SS28-60
DKSW 5 / 50–1 ST
1.17955012.0600120
Держатель токосъемника
Для монтажа на квадратном профиле 30х30 мм, плоской поверхности или трубе с ø 30–34 мм.

A-A Исполнение для квадратного полого профиля, без щитка переходника

A-A Исполнение для трубы (3)

ТипМасса, кгАртикул
MN-MGUN
0.436
600887
MN-MGU/K (4)
0.550
600336
Держатель токосъемника
Для монтажа на плоской поверхности.

ТипМасса, кгАртикул
MN-MGFN
0.328
600888
MN-MGF/K (4)
0.442
600337
(1) При наличии герметизирующей ленты обязательно использование стальной защитной накладки на токосъемник, артикул 600640
(2) При ПВ 40 %
(3) При монтаже использовать адаптер (в комплекте)
(4) Нержавеющая сталь

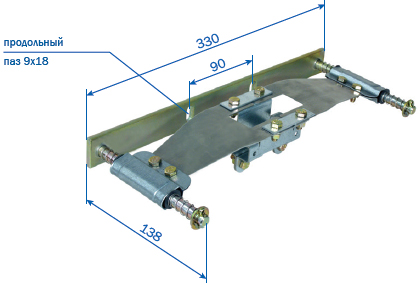

Держатель токосъемника пружинный
Захват для одинарного токосъемника на установках с входным раструбом KET.

ТипМасса, кгАртикул
MN-KFMHN
1.067
600558

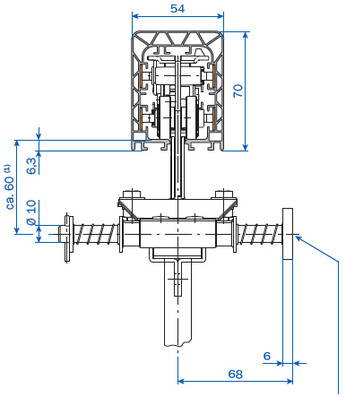

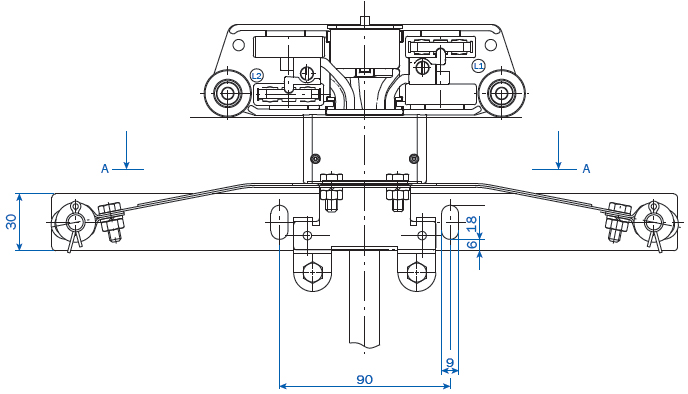

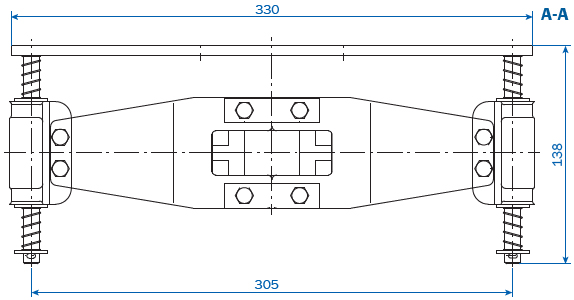

Расположение пружинного держателя
KFMHN с токосъемником KSW



макс. смещение по горизонтали 10 мм
макс. смещение по вертикали 10 мм
